DDZ系列轉臺電機

產品介紹
相關參數
外形尺寸

DDZ系列立式轉臺電機為低速，大扭矩直驅電機，以高精度，高分辨率絕對值編碼器為反饋元件，匹配相應伺服驅動器，配置單軸數控系統，即可完成回轉坐標系的任意角度精確定位，與機床直線軸聯動可完成各種復雜零件的曲線加工。

具有以下特點：
1、高精度、高分辨率；
2、高剛性；
3、超高功率密度；
4、高防護等級IP65；

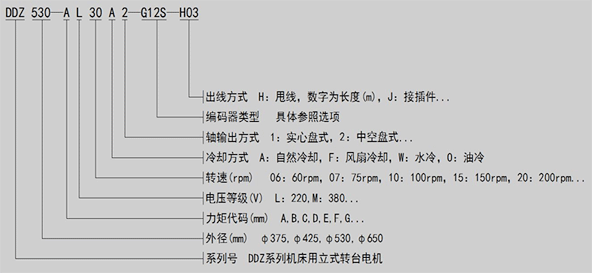

選項說明：

選項：
SICK（思科）編碼器
G11S—SKS36　　G11M—SKM36　　G12S—SRS50　　G12M—SRM50
G13S—SEK90　　G14S—SEK160　　G15S—SEK260

HEIDENHAIN（海德漢）編碼器
G21S—ECN1313
G21M—EQN1325
G22S—ECN113

DDZ375電氣參數：

電機參數	單位	DDZ375-BM10A1 -XXXX-XXX	DDZ375-CM10A1 -XXXX-XXX	DDZ375-DM10A1 -XXXX-XXX	DDZ375-EM10A1 -XXXX-XXX	DDZ375-FM10A1 -XXXX-XXX
極對數 P		30	30	30	30	30
電壓等級 U	V	380	380	380	380	380
額定轉矩 TN	Nm	250	375	500	625	750
峰值轉矩 Tmax	Nm	750	1125	1500	1875	2250
額定轉速 nN	rpm	100	100	100	100	100
額定電流 IN	Arms	5.5	8.3	11	14	16.5
峰值電流 Imax	Arms	16.5	24.9	33	42	50
轉矩常數 Kt	Nm/Arms	45	45	45	45	45
反電勢常數 Ke	V/rpm	1.725	1.725	1.725	1.725	1.725
轉動慣量 J	Kgm2	0.28143	0.30363	0.32583	0.34803	0.37023
軸向跳動	mm	0.02	0.02	0.02	0.02	0.02
徑向跳動	mm	0.04	0.04	0.04	0.04	0.04
絕對定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重復定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

DDZ425電氣參數：

電機參數	單位	DDZ425-BM10A1 -XXXX-XXX	DDZ425-CM10A1 -XXXX-XXX	DDZ425-DM10A1 -XXXX-XXX	DDZ425-EM10A1 -XXXX-XXX	DDZ425-FM10A1 -XXXX-XXX
極對數 P		30	30	30	30	30
電壓等級 U	V	380	380	380	380	380
額定轉矩 TN	Nm	280	420	560	700	840
峰值轉矩 Tmax	Nm	840	1260	1680	2100	2520
額定轉速 nN	rpm	100	100	100	100	100
額定電流 IN	Arms	6	9	12	15	18
峰值電流 Imax	Arms	18	27	36	45	54
轉矩常數 Kt	Nm/Arms	46.7	46.7	46.7	46.7	46.7
反電勢常數 Ke	V/rpm	1.725	1.725	1.725	1.725	1.725
轉動慣量 J	Kgm2	0.51079	0.53766	0.56453	0.59140	0.61827
軸向跳動	mm	0.02	0.02	0.02	0.02	0.02
徑向跳動	mm	0.04	0.04	0.04	0.04	0.04
絕對定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重復定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

DDZ530電氣參數：

電機參數	單位	DDZ530-BM07A1 -XXXX-XXX	DDZ530-CM07A1 -XXXX-XXX	DDZ530-DM07A1 -XXXX-XXX	DDZ530-EM07A1 -XXXX-XXX		DDZ530-FM07A1 -XXXX-XXX
極對數 P		40	40	40	40		40
電壓等級 U	V	380	380	380	380	380
額定轉矩 TN	Nm	420	625	830	1040		1250
峰值轉矩 Tmax	Nm	1260	1875	2490	3120		3750
額定轉速 nN	rpm	75	75	75	75		75
額定電流 IN	Arms	6.7	10	13.3	16.7		20
峰值電流 Imax	Arms	20	30	39.9	50		60
轉矩常數 Kt	Nm/Arms	62.6	62.5	62.4	62.3		62.5
反電勢常數 Ke	V/rpm	2.3	2.3	2.3	2.3		2.3
轉動慣量 J	Kgm2	1.75178	1.81511	1.87844	1.94178		2.00512
軸向跳動	mm	0.02	0.02	0.02	0.02		0.02
徑向跳動	mm	0.04	0.04	0.04	0.04		0.04
絕對定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重復定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

DDZ650電氣參數：

電機參數	單位	DDZ650-BM06A1 -XXXX-XXX	DDZ650-CM06A1 -XXXX-XXX	DDZ650-DM06A1 -XXXX-XXX	DDZ650-EM06A1 -XXXX-XXX	DDZ650-FM06A1 -XXXX-XXX
極對數 P		50	50	50	50	50
電壓等級 U	V	380	380	380	380	380
額定轉矩 TN	Nm	670	1000	1340	1670	2000
峰值轉矩 Tmax	Nm	2010	3000	4020	5010	6000
額定轉速 nN	rpm	60	60	60	60	60
額定電流 IN	Arms	8.3	12.5	16.7	20.8	25
峰值電流 Imax	Arms	25	37.5	50	62.4	75
轉矩常數 Kt	Nm/Arms	80.7	80	80.2	80.3	80
反電勢常數 Ke	V/rpm	2.88	2.88	2.88	2.88	2.88
轉動慣量 J	Kgm2	4.17354	4.39398	4.61446	4.83490	5.05534
軸向跳動	mm	0.02	0.02	0.02	0.02	0.02
徑向跳動	mm	0.04	0.04	0.04	0.04	0.04
絕對定位精度	arc sec	SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ HEIDENHAIN G21S:±20″;G21S:±20″
重復定位精度	arc sec	SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ HEIDENHAIN G21S:±1″;G22S:±1″

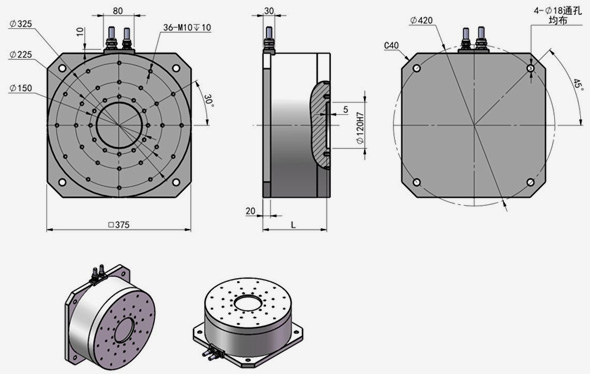

DDZ375外形尺寸圖：

電機型號	DDZ375-BM10A1 -XXXX-XXX	DDZ375-CM10A1 -XXXX-XXX	DDZ375-DM10A1 -XXXX-XXX	DDZ375-EM10A1 -XXXX-XXX	DDZ375-FM10A1 -XXXX-XXX
長度L(mm)	125	150	175	200	225

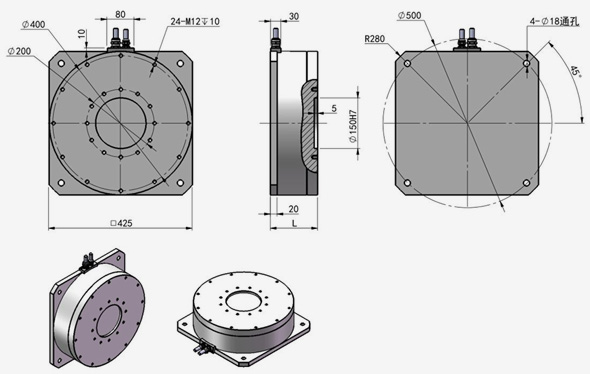

DDZ425外形尺寸圖：

電機型號	DDZ425-BM10A1 -XXXX-XXX	DDZ425-CM10A1 -XXXX-XXX	DDZ425-DM10A1 -XXXX-XXX	DDZ425-EM10A1 -XXXX-XXX	DDZ425-FM10A1 -XXXX-XXX
長度L(mm)	140	165	190	215	240

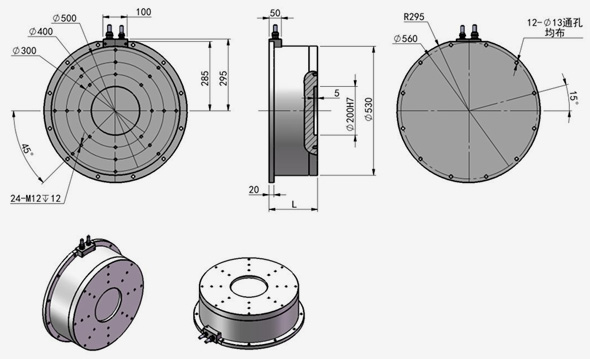

DDZ530外形尺寸圖：

電機型號	DDZ530-BM07A1 -XXXX-XXX	DDZ530-CM07A1 -XXXX-XXX	DDZ530-DM07A1 -XXXX-XXX	DDZ530-EM07A1 -XXXX-XXX	DDZ530-FM07A1 -XXXX-XXX
長度L(mm)	145	170	195	220	245

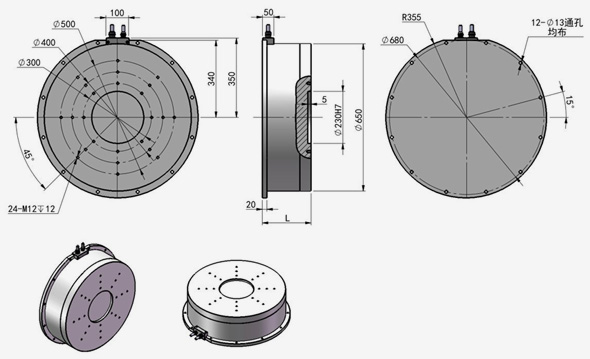

DDZ650外形尺寸圖：

電機型號	DDZ650-BM06A1 -XXXX-XXX	DDZ650-CM06A1 -XXXX-XXX	DDZ650-DM06A1 -XXXX-XXX	DDZ650-EM06A1 -XXXX-XXX	DDZ650-FM06A1 -XXXX-XXX
長度L(mm)	150	175	200	225	250
